PP BCD TT 1+1 25/50(/FM)

  連結2極式サージ保護デバイス

  PP BCD TT 1+1 25/50(/FM)
⇒仕様 /⇒寸法図 / ⇒印刷<594KB>
印刷はパワーポイントの資料です。閲覧するにはMicrosoft社のViewerが必要です。

 完全密封式アイソレーションスパークギャップ技術を使用した
   サージ防護デバイス
 雷インパルス放電耐量25kA(10/350μs)/極、
   N-PE間50kA (10/350μs)
 ガス放出口の無い防火安全設計
 連結2極式サージ保護デバイス、内部結線済み
 1kV以下の保護レベル
 自己続流遮断能力 有効4kAまで
 高い絶縁抵抗 Risol>10の10乗Ω
 自己続流遮断能力 有効4kAまで


 連結3極式PowerPro-BCD TT1+1 25/50又はPowerPro-BCD TT1+1 25/50 FMは、新たに完全な
 ソリューションとして、TT電源系統の1+1回路向けに導入されました。新しい遠隔信号接点機能を有する
 これらの製品は主に主配電盤・分電盤又は保護する装置の供給側に取り付けられています。
  新開発の完全密封不活性-ガス充填式アイソレーションスパークギャップで、ガス噴出すのない防火安全
 設計より、隣接する部品を隔離する必要もなくなりました。 このSPDは放電耐量25kA (10/ 350μs)/極、
 N-PE間最大50kA(10/ 350μs)の雷電流を放電することが出来ます。 また4KAまでのメイン電源供給側から
 の自己続流遮断能力を持っています。 保護回路は取り扱いが簡単なワンタッチハウジングに納められており、
 ワイヤー用多目的端子、バスバー接続端子および35mmのDINレールを装備しています。取り付けは多目的
 端子配線(L’とPE端子)、または2極式バスバー接続のようなシリアル配線(L1-L1’など)が可能です。


技術データ
 アプリケーション   TT1+1電源系統用連結2極式サージ保護デバイス
   保護カテゴリー T1、T2、T3 (BCD)、クラス T+U+V


仕様
  PP BCD
TT1+1 25/50
PP BCD TT1+125/50/FM
保護カテゴリー・テスト基準
E DIN VDE 0675-6-11/98-A1
及びEN 61643-11, IEC61643-1
    T1, T2, T3
定格電圧 50/60Hz Un [V〜] 230/400
最大使用電圧50/60Hz Uc [V〜] 255
絶縁抵抗 Risol [Ω]
インパルス 放電開始電圧 1.2/50μs Uas [kV] 1.0
保護レベル Up [kV] 1.0
応答時間 tA [ns] <50
放電耐量 10/350μs lpeak
Q
W/R
[kA] [As] [kJ/Ω] 25
12,5
160
60
25
625
続流遮断能力 [kApeak] 4.0 (IEC: 3.0)
最大短絡耐量(ヒューズ付) Ik [kAeff] 25
バックアップヒューズF2に於ける
最大許容ライン
  [A] 250 A
バックアップヒューズF3に於ける
最大許容ライン
  [A] 100 A
使用温度範囲 T [℃] -40 ...+85
最大接続電線断面積   [] 単線50mm または より線35mm
推奨接続電線   [] 25rigid
推奨接続トルク   [Nm] 4.5
外部カバー/色     ポリカーボネート(黄色)
最大遠隔信号接点接続断面積   [] 1.5
最大遠隔信号接点スイッチング容量     250V/0.5A
商品番号 38 11 34 38 11 35

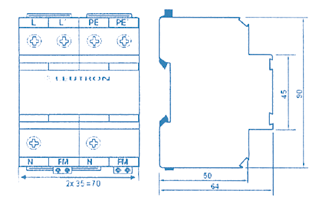

寸法図
寸法図(mm) 図表
寸法図(mm) 回路図
