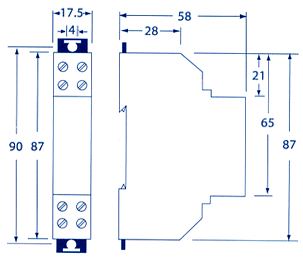

HOME　 >>>　製品紹介一覧　 >>>　EnterPro280-Tr（/PK）　   　製品紹介一覧 　…PP BCD TT 1+1 25/50(/FM) 　…PP BCD TT 2+1 25/100(/FM) 　…PP BCD TT 25/100(/FM) 　…PowerPro-BCD-Tr/25kA(/PK) 　…PowerPro-B-Tr/50kA/PK 　…IsoPro230/400Tr-25kA(/PK) 　…IsoPro230/400Tr-60kA(/PK) 　…IsoPro230/400Tr/25kA-F(/PK) 　…IsoPro230/400Tr/60kA-F(/PK) 　…SumPro-B-Tr 　…SumPro-C-Tr 　…ImPro35A-Tr / ImPro2x35A-Tr 　…EnterPro280-Tr(/PK) 　…EnterPro281Tr-S(/PK) 　…EnterPro282Tr(/PK) 　…EnterPro283Tr(/PK) 　…EnterPro284Tr(/PK) 　基本概要 　回路図 　価格表 　SPD盤製品紹介 　導電性コンクリート接地電極 　高電圧試験設備・受託試験サービス   　建物等の雷保護 　建築物の内部設備の雷保護 　海外向オートリセットブレーカー   　会社概要 　お問い合わせ   関連リンクサイト 　 　 カテゴリーＣサージ防護デバイス 　 EnterPro280-Tr（/PK） ⇒仕様 /⇒寸法図 / ⇒印刷<662KB> 印刷はPDFの資料です。閲覧するにはAdobe社のAcrobat Readerが必要です。     　高性能サージ防護デバイス230V〜/400V〜レベル対象 　DINレール装備用のワンタッチハウジング 　LED　モニタリング 　オプションの接続端子で遠隔信号接点端子可能 　従来の2分の1の幅                         　EnerPro280Trは、電力供給される電気機器を、電圧サージやノイズから保護するものです。 　この製品を使用すれば、第一ヒューズと中性コンジットという2つのヒューズを同時に保護できます。保護回路 　は、取り扱いが簡単なワンタッチハウジングに収められており、ワイヤー、バスバー接続用多目端子35mmの 　DINレール（EN50022による）を装備しており、幅は17，5mmしかありません。EnerPro280Tr/（PK）には、複数の 　熱断路スイッチが装着されており、過負荷によりバリスターが漏電すると反応します。このような場合グリーン 　の運転ボタンが消え、オプションの遠隔警報接点（PK）が開きます。 　アプリケーション　 　二次的保護のためのカテゴリーC．2極式サージ防護デバイス   EnterPro280-Tr EnterPro280-Tr/PK 保護カテゴリー     C 定格電圧 Un [V〜] 230/400 最大使用電圧 Umax [V〜] 275/480 バックアップヒューズに於ける 最大許容ライン I [A] 100Agl インパルス 放電開始電圧 1kV/μs（L(N)-PE） Uas [kV] 1.4 保護レベル（L(N)-PE） Up [kV] 1.4 応答時間 tA [ns] 25 無インパルス放電電流 （8/20μs）（L(N)-PE） isn [kA] 15 最大インパルス放電電流 （8/20μs） imax [kA] 18 直接テスト電流 （10/700μs） il [A] 500×100A / 100×500A 使用温度範囲 T [℃] -25 ...+85 最大接続電線断面積（L(N)-PE）   [] 16rigid or 6stranded with sleeve 最大接続電線断面積（リモート）   [] 2.5rigid or 1.5stranded with sleeve キャスティングコンパウンド     ポリウレタン 外部カバー/色     ポリカーボネート(ハロゲン無し/黄色) 設置環境     普通 取り付け     35mm rail acc.to EN 50 022         無電圧接点付き 商品番号 38 20 28 38 20 29 寸法図（mm） 図表
