太陽電池用SPD

印刷はこちら <528KB> PDF資料を印刷します。閲覧するにはAdobe社のAcrobat Readerが必要です。 Acrobat Readerダウンロード
SPD:PowerProPV800(/FM)

当該SPDは太陽光発電部分の接続箱及び直−交変換機器のDC側に適用される。

SPD:PowerPro PV800 (/FM)

SPD:PowerProPV800(/FM)

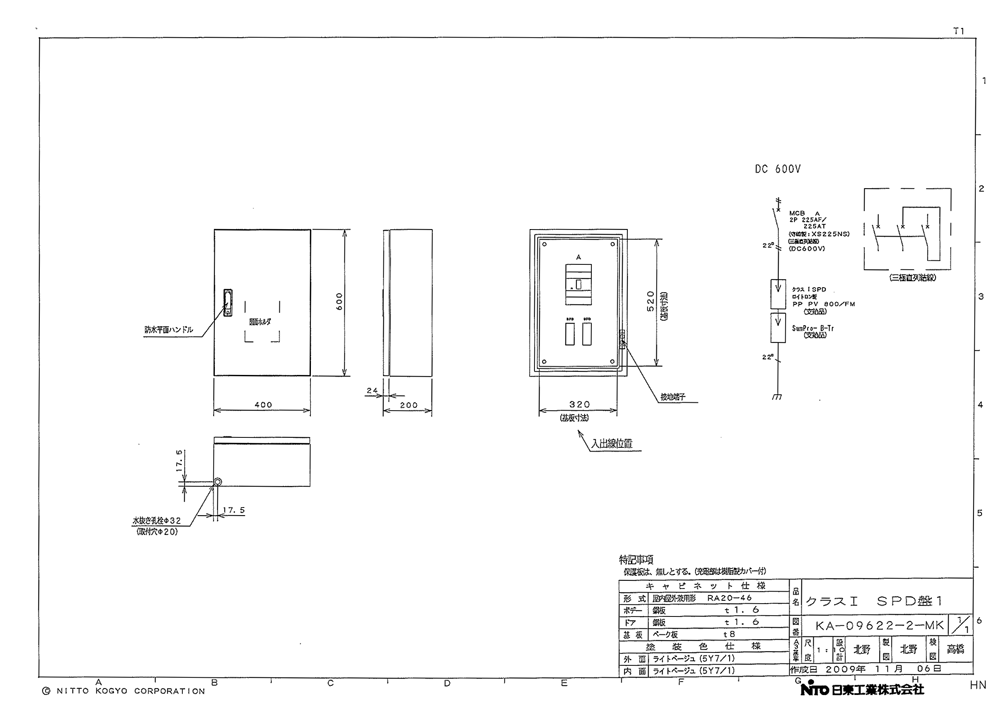

太陽発電システム用クラスT SPD盤図

型式 定格電圧DC インパルス
放電耐量(8/20)
型番号 回路図

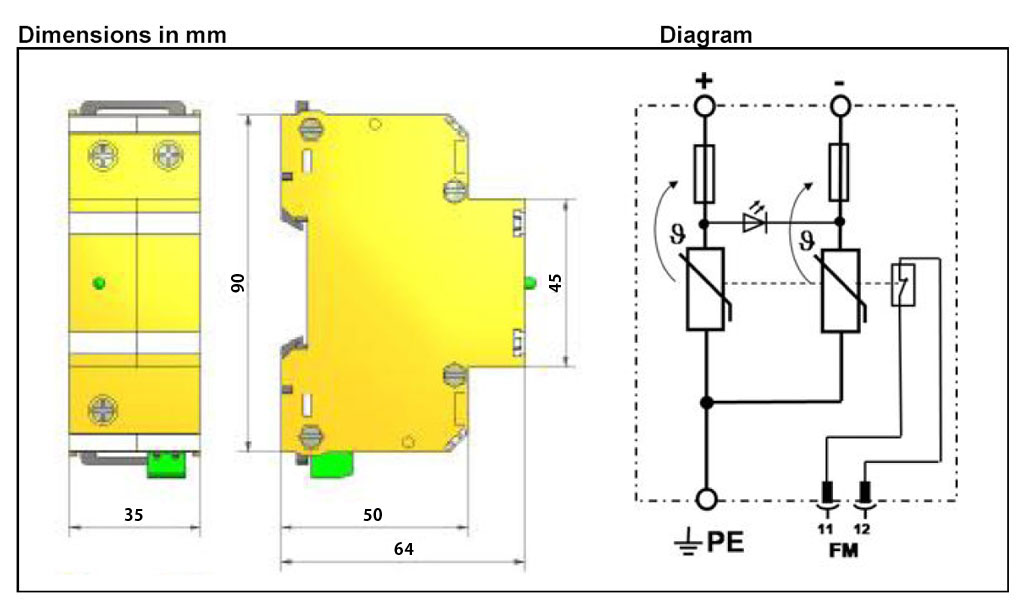

PP PV 800 850V 40kA 37 44 00
PP PV 800 / FM 850V 40kA 37 44 01

SPD:PowerProPV1000(/FM)

当該SPDは太陽光発電部分の接続箱及び直−交変換機器のDC側に適用される。

SPD:PowerPro PV1000 (/FM)

SPD:PowerProPV1000(/FM)

太陽発電システム用クラスT SPD盤図

型式 定格電圧DC インパルス
放電耐量(8/20)
型番号 回路図

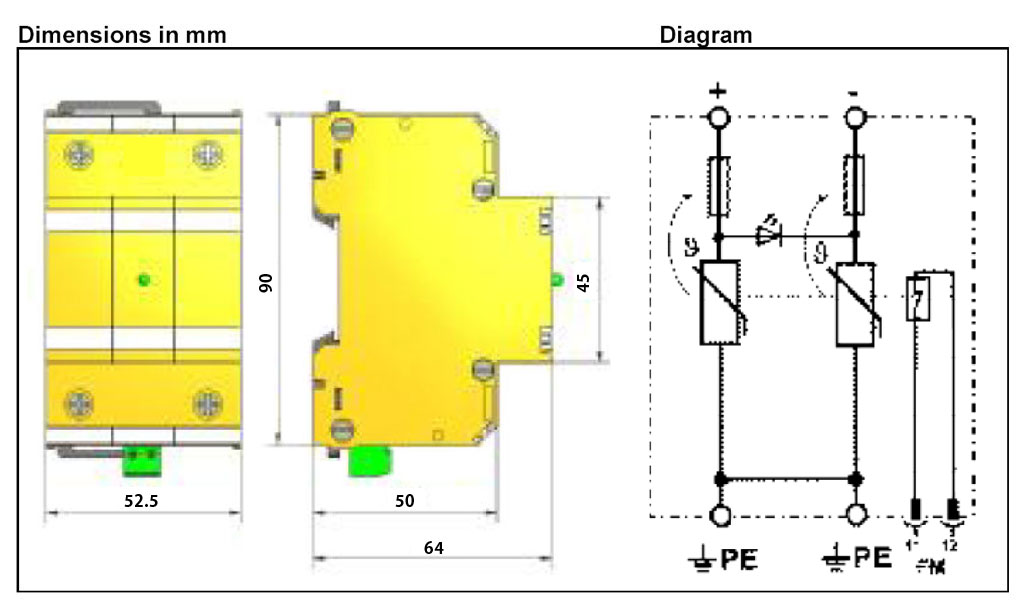

PP PV 1000 1100V 40kA 37 44 02
PP PV 1000 / FM 1100V 40kA 37 44 03

SPD:PowerProPV800(/FM)

当該SPDは太陽光発電部分の接続箱及び直−交変換機器のDC側に適用される。

SPD:EnerPro XX Tr

SPD:PowerProPV800(/FM)
型式 定格電圧DC インパルス
放電耐量(8/20)
型番号 回路図

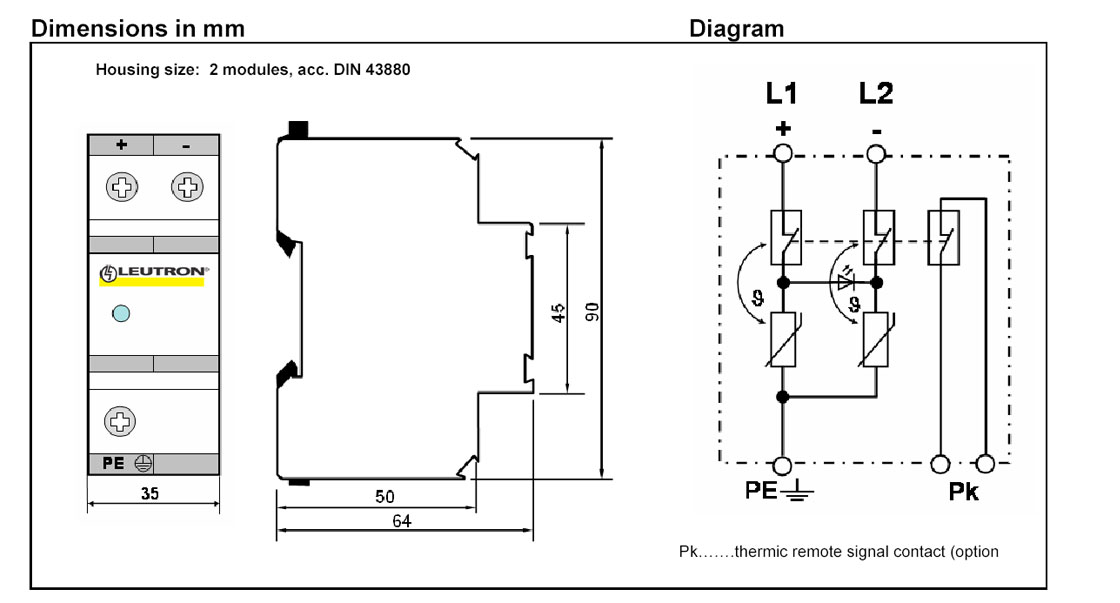

EnerPro 502 Tr 500V 10kA 38 20 55
EnerPro 802 Tr 800V 5kA 39 50 04

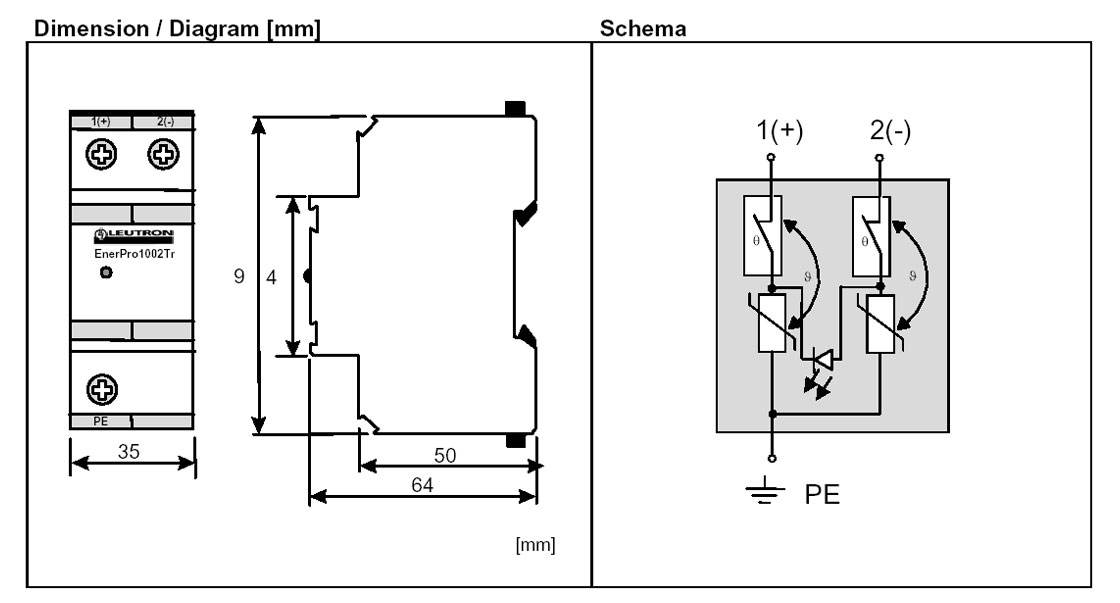

EnerPro 10002 Tr 1000V 5kA 39 50 02

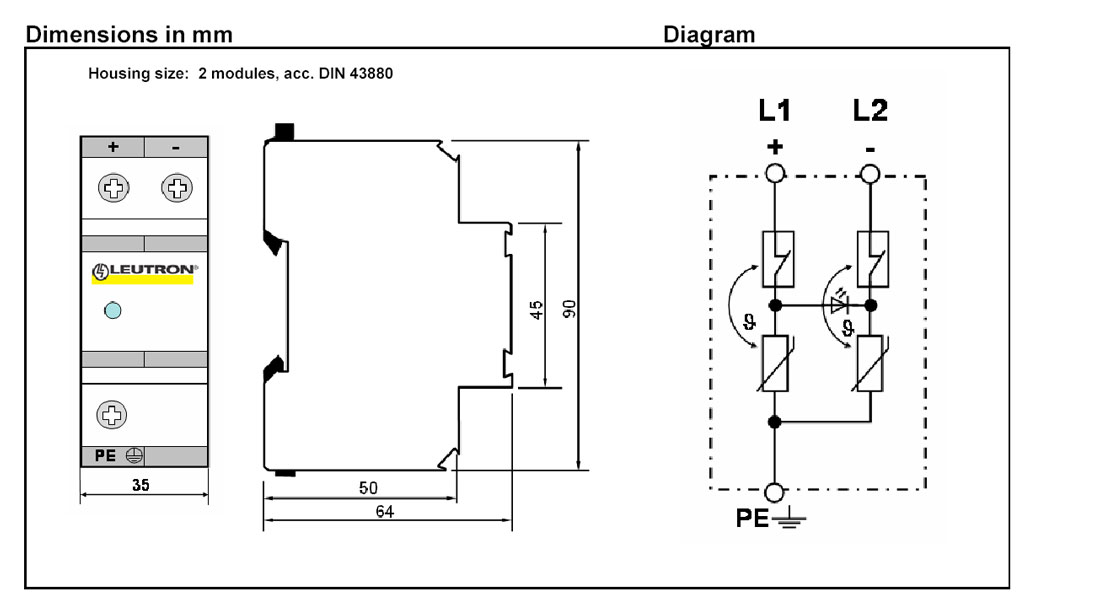

EP 502/20kA-Tr 500V 20klA 39 50 12

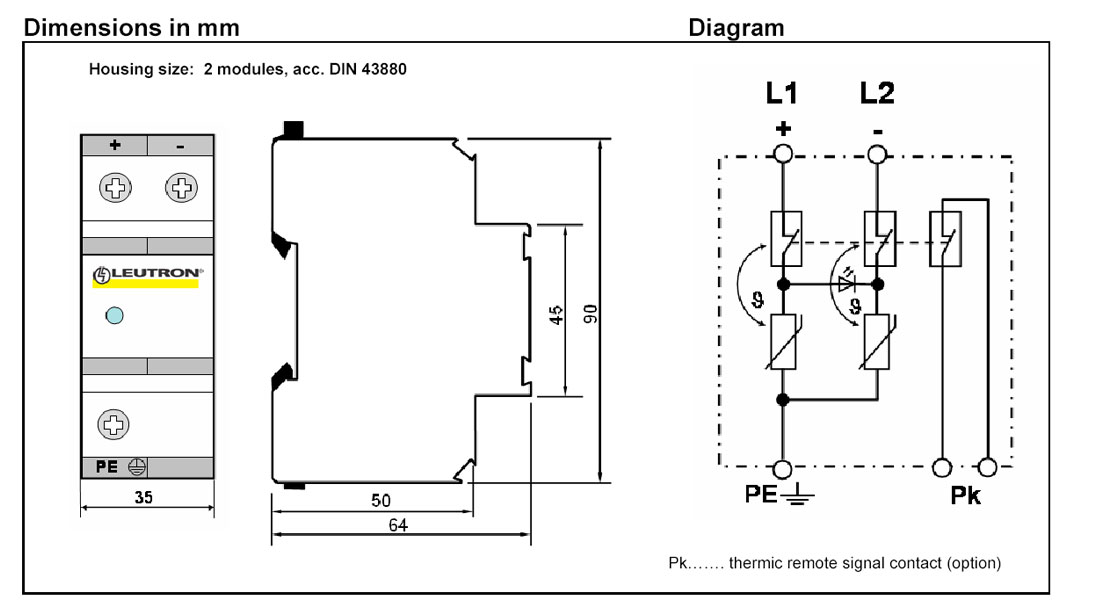

EP 802/20kA-Tr 800V 20klA 39 50 14

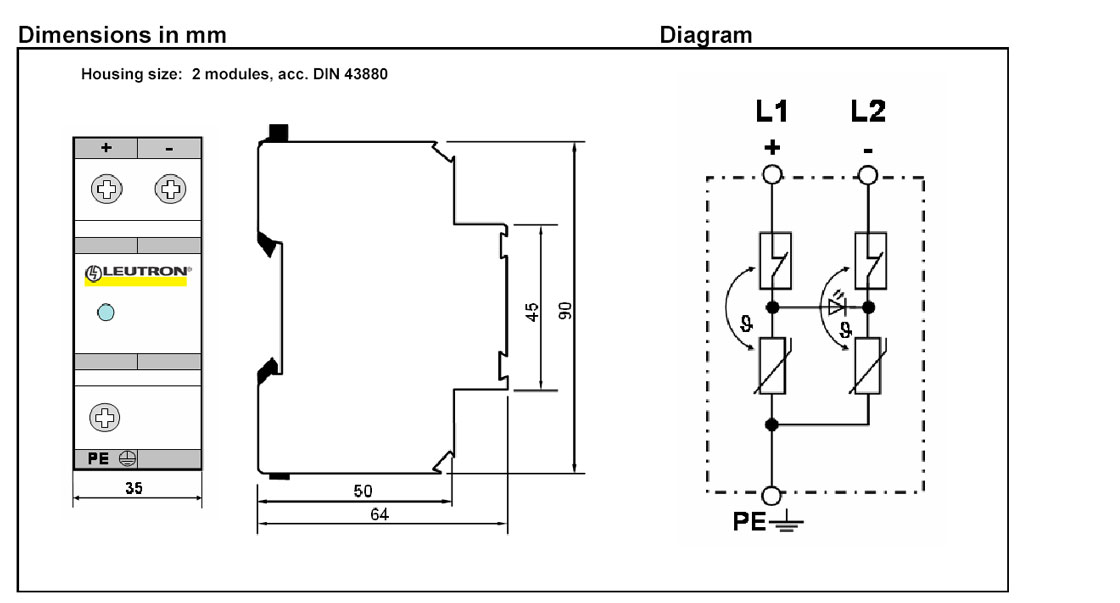

EP 10002/20kA-Tr 1000V 20klA 39 50 16

SPD:PowerProPV1000(/FM)

4極のクラスU(C)サージ電圧アレスターであって、太陽電池設備と発電設備におけるDC充電制御回路の保護に適用される。

SPD:EnerPro PH 100

SPD:PowerProPV1000(/FM)
  • アレスターは、バリスター(MOV)とガス放電チューブ(GDT)から構成され、漏洩電流=0
  • インパルス放電電流20kA(8/20μs)
  • コンパクトハウジング
  • ケーブル断面積50mm2までの多機能端子
型式 定格電圧DC インパルス
放電耐量(8/20)
型番号 回路図
EnerPro PH 100 100V 20kA 39 50 18
EnerPro PH 100/FM 100V 20kA 39 50 19
