クライミングクレーン Uシリーズ
Ｕシリーズ U-36型

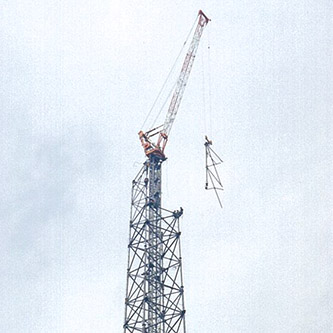

鉄塔建設工事用クライミングクレーン
クライミングクレーンU-36II 詳細情報
- 起伏装置に油圧シリンダを採用
- 昇降装置に油圧シリンダを採用
- 旋回装置にインバータ制御を採用
- ジブ・マストの連結にピンジョイント方式を採用
- マスト・ジブに高張力鋼を使用
- 制御盤は地上置き
- 単体重量は1.2t以下
| 型式 | U-36Ⅱ型 クライミングクレーン | ｓ||
|---|---|---|---|
| 定格荷重 | 1.8t | 2.1t | 2.8t |
| 作業半径 | 20～17.5m | 17.5～13.5m | 13.5～2.0m |
| 揚程 | 120m（ワイヤ巻取量） | ||
| 自立高さ | マスト5本 | ||
| マスト形状 | □1100×4000 | ||
| マスト本数 | A-10本、B-15本（100m時） | ||
| オーバーハング高さ | 16m（作業時） | ||
| 下降時限界寸法 | 1.6m×1.6m | ||
| 旋回角度 | 750度（有限） | ||
| 速度 | 電動機 | ブレーキ | 速度制御 | |||
|---|---|---|---|---|---|---|
| 出力 | 定格 | 形式 | ||||
| 巻上 | 23.7/2.8m/min | 15/1.9kW | 40/15％ED | カゴ形 | スプリングクローズ乾式多板 | 親子モータ切換 |
| 起伏 | （起し）8.1m/min （伏せ）13.3m/min |
7.5kW | 連続 | カゴ形 | - | 油圧 |
| 旋回 | 0.4rpm | 1.5kW | 連続 | カゴ形 | 直流電磁ブレーキ | インバータ制御 |
| 昇降 | （上昇）0.68m/min （上昇）1.51m/min （下降）1.13m/min |
5.5kW | 連続 | カゴ形 | - | 油圧 |
| 電源 | 200/220V 50/60Hz | |||||
| 備考 | 速度は60Hzを示し、50Hzの場合は1/1.2となります。220V、60Hzを標準とします。 | |||||

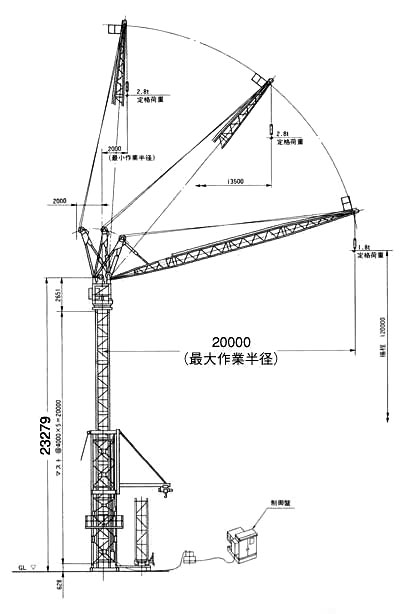

寸法図
※積載能力は、動力車の持つ能力ですので、牽引する台車により積載重量が異なります。
