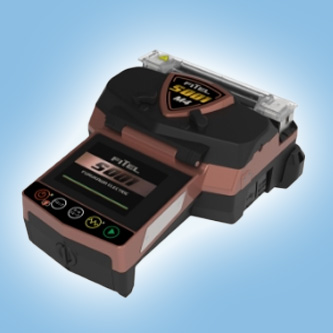

S001M4 シリーズ
特徴（S001M4シリーズ）
■作業環境、状況、人に合わせた施工性と携帯性
■ワンタッチでドロップ融着接続プログラム設定切替
■カールリムーブ機能（心線曲がり癖除去
■カートリッジ式バッテリ採用
■使いやつさを追求した機能性プロダクトデザイン
■さらに使いやすく進化した加熱補強器
■3個のLED手元照明標準搭載と視認性の向上
■軸ずれ矯正アシスト昨日搭載
■ファイバーリフォーマで光ファイバ心線のセットを簡単アシスト
■ネックストラップ（標準構成品）
■さらに使いやすく進化した搬送治具
仕様（S001M4シリーズ）
| 項 目 | S001M4 |
|---|---|
| 適応光ファイバ※1 | SMF（ITU-T G.652.B,D）、MMF（ITU-T G.651）、DSF（ITU-T G.653.A）、NZ-DSF（ITU-T G.655）、BIF（ITU-T G.657.A1,A2） |
| 接続可能心線数 | 単心、2心、4心 |
| 光ファイバ外径 | 標準：125μm |
| 光ファイバ被覆外径 | 単心線外径：標準 0.25mm、0.50mm※2、0.90mm テープ心線厚：標準 0.28 ～ 0.40mm |
| 光ファイバテープ整列ピッチ | 標準：0.25mm |
| 平均接続損失※3 | SMF：0.05dB、MMF：0.02dB、DSF：0.08dB、NZ-DSF：0.08dB |
| 光ファイバ切断長 | 10㎜ |
| 標準融着接続時間※4 | SM4心テープ接続時：約13秒 |
| 標準融着補強時間※5 | テープ心線：約25秒（S924 POWER）、約45秒（S924） |
| 融着接続プログラム数 | 300条件 |
| 加熱補強プログラム数 | 100条件 |
| 補強熱スリーブ | 40mm、60mm |
| 融着接続後スクリーニング | 1.96N引張り試験 |
| 放電自動補正機能 | 温度、気圧に応じて自動補正 |
| 光ファイバ観察方式 | X軸、Y軸からの2方向観察 |
| 光ファイバ像表示倍率 | 28倍(SM4) , 52倍(SM1） |
| 保存可能接続データ数 | 融着接続データ：1,000接続 放電検査データ：100回（自動上書き保存形式） |
| 保存可能画像数 | 100件（X,Yで200画面） |
| 寸法 | 120W × 165D × 65H mm（衝撃緩衝材、突起物含まず） |
| 質量 | 750g以下（バッテリ含む） |
| モニタ | 2.8インチカラー液晶モニタ（タッチパネル機能付き） |
| データ通信ポート※6 | USB ver.2.0 mini-B |
| 電源 | AC：100 ～ 240V（50/60Hz） DC：11 ～ 24V |
| バッテリ種類 | リチウムイオン電池 |
| バッテリ連続使用回数※7 | S924使用時、約140回（標準構成品バッテリ2個使用） |
| 電極棒寿命※8 | 約1,500回 |
| 使用環境条件 | 高度：0 ～ 2,000m 温度：－10～＋50℃ 湿度：0 ～ 95%（ 結露なきこと） 風速：15m／sec |
| 融着接続機本体保管環境条件 | 融着接続機本体保管環境条件温度：－40 ～＋60℃ 湿度：0 ～ 95%（結露なきこと） |
| バッテリ保管環境条件 | 温度：－20 ～＋45℃ |
- ※1 ITU-T勧告に準じた光ファイバに対応します。
- ※2 0.50mmは、オプションの0.50mm被覆径単心用光ファイバホルダ及び0.50mm被覆径単心線4心一括接続用光ファイバホルダが必要です。
- ※3 融着接続機の特性を示す目的で、IEC61073-1の試験方法において測定した時の数値であり、接続損失を保証するものではありません。
- ※4 接続を開始してから完了するまでの標準的な時間であり、使用状況や使用環境およびファイバの種類により変わります。
- ※5 加熱を開始してから完了するまでの標準的な時間であり、使用状況や使用環境およびバッテリの状態により変わります。
- ※6 融着接続データや画像をPCに保存できます。
- ※7 100%充電された新品のバッテリを使い、室温環境（約20℃）で光ファイバ心線を120秒に1回のペースで連続して融着接続と加熱補強を行える回数。
バッテリの状態や使用状況、使用環境によって使用できる回数は異なります。 - ※8 電極棒の状態や接続心線数、使用環境によって回数は異なります。
