スーパークレーン CSHシリーズ

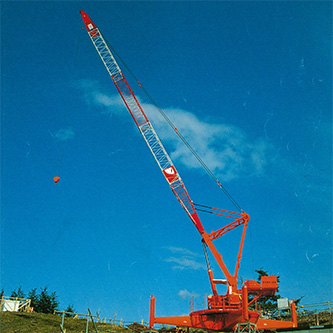

CSHシリーズ CSH-36

山岳地等、傾斜地での建設作業用クレーンとして発売以来200台以上の販売実績を持つヒット商品です。

工事用モノレール

CSH36 詳細情報

  • 組立・分解・輸送・運転・保守が容易で安全
  • 油圧式無段変速
  • 無制限旋回

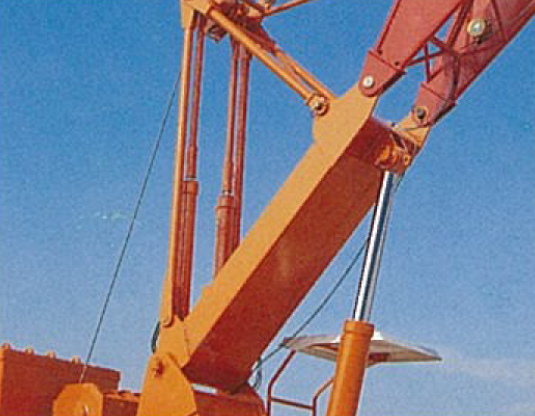

  • 安全なジブ起伏装置

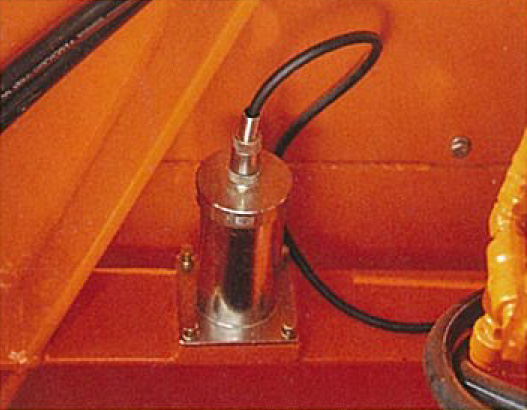

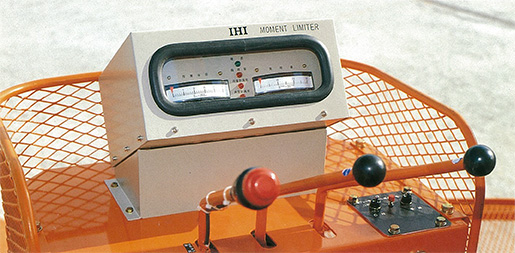

  • 万全な安全装置…傾斜警報装置・自己診断回路他
  • 特別教育(クレーン等安全規則第11条)だけで運転ができます。
  • オールスピードガバナー付エンジン駆動
型式 CSH36
最大クレーン能力 2.8t~13m
作業範囲 4.0m~26.0m
ジブ長さ 16.6m~28.6m
総揚程 50m
機械総重量 16.55ton(28.6m ジブ時)
作業速度 フック巻上・巻下 0~24m/min
ジブ起伏 43sec(最小~最大半径)
旋回 0~0.88rpm

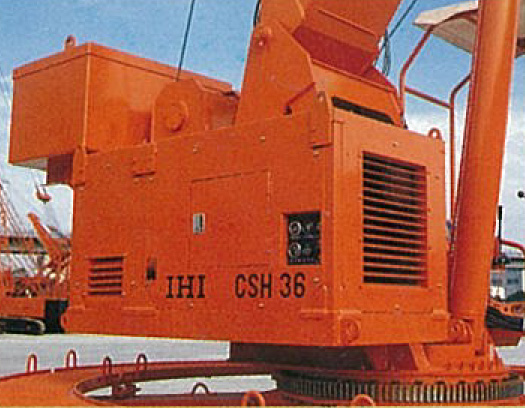

エンジン 4サイクル水冷式ディーゼルエンジン
38PS/2000rpm
駆動方式 フック巻上・巻下 油圧モータ式
ジブ起伏 油圧シリンダ式
旋回 油圧モータ式
アウトリガジャッキ 手動式

設置パターン

標準型 継足鉄柱型 直接基礎型
アウトリガはジャッキの調整ストロークとジャッキ取り付け位置の調整で、約1mの高低差でも設置できます。 谷川ジャッキの下へ継ぎ足し鉄柱(特別仕様)を使用して、45度の傾斜地にも設置できます。 狭小の地形の場合は、アウトリガを取り外し、基礎に直接設置もできます。
標準型 継足鉄柱型 直接基礎型

※積載能力は、動力車の持つ能力ですので、牽引する台車により積載重量が異なります。
