光用測定器（ＯＴＤＲ、パワーメーター、光源）
好評のID-H/R v2の操作性・携帯性をそのままに
さらに使いやすくなりました！
新型故障修理支援ツール「LBT-102」については、こちらをご参照ください。
特徴（ID-H/R v3）
- 対照（試験）光の検出感度向上
- 従来比10倍の強い背景光（通信光等）でも、対象光を検出できます（TONEモードのみ）
- 受光感度調整機能による作業性向上
- 外乱光の影響を抑えることができます
- 光ファイバ中の通信光強度の表示機能追加
- 光ファイバ中の通信光強度の推測値を表示できます。識別した通信回線の確認ができます
- 曲げ強ファイバに適応
- ITU G657.A2光ファイバ（R7.5）も識別できます
- ゼロセットボタン追加
- ゼロ点調整の操作が簡単にできます
- ヘッド交換が不要
- 被覆外径0.25㎜単心線～3㎜コードまで対応できます
曲げ強ファイバまで共通ヘッドで対応できます - 広いダイナミックレンジ
- 高感度化により、-55dBまで検出できます
さらに強い通信光（+20dB程度）にも対応できます - 液晶画面（LCD）を採用
- 検出光レベルと対照光周波数の測定結果を表示します。また、識別モード、電池残量おの機器情報を常時表示します
使用方法例（ID-H/R v3）
仕様（ID-H/R v3）
| 項 目 | 仕 様 | |||
|---|---|---|---|---|
| 適用光ファイバ（規格） | SMファイバ（ITU-T G.652／ITU-T G.657 A1、A2） | |||
| 適用光ケーブル | 0.25μmm単心線 2～12心テープ心線 |
直径1.1～3mm ファイバーコード※1 |
直径0.9mm単心線※2 | |
| 受光波長 | 900～1700nm | |||
| 受光周波数 | 270Hz／1kHz／2kHz（方形波、デューティー50±10％）変調光、 無変調光および連続した通信光 |
|||
| 光パワー測定レンジ※3 | 0～-80dBm | |||
| 挿入損失最大レベル | 1310nm | 0.1dB | 0.5dB | |
| 1550nm | 1.0dB | 2.0dB | ||
| 1650nm | 2.5dB | 3.0dB | ||
| 平均最低検出レベル※4 | 1310nm | -40dB | -30dB | -15dB |
| 1550nm | -50dB | -40dB | ||
| 1650nm | ||||
| 現用光および対照光の識別 | 【現用光】ランプ点灯（方向表示）＋LCD表示（光パワーレンジ）＋ブザー断続音 【対照光】ランプ店頭（方向表示＋TONE）＋LCD表示（光パワーレンジ）＋ブザー断続音 |
|||
| 動作可能時間※5 | 8時間 | |||
| 寸法 | 40W×65H×163D㎜ | |||
| 質量 | 170g（電池含む） | |||
- ※1：直径0.25㎜UV心線以外が内蔵されたコードは適応外です。
- ※2：適用心線外であるため参考値とします。
- ※3：光ファイバからの漏れ光検出レベルです。
- ※4：光ファイバ内の光パワー。本仕様（平均値）は当社光ファイバおよび測定方法に基づきます。メーカー、被覆色などにより検出しにくい場合があります。
- ※5：常温環境下にて単3アルカリ乾電池新品使用時。

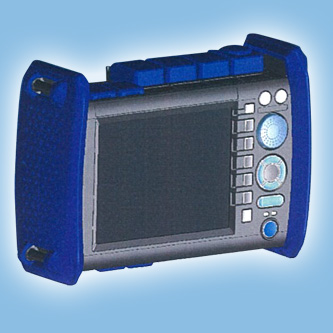

特徴（LBT-102）
故障修理支援ツールの簡単測定機能そのままで、機能・性能を大幅アップ
LBT-101との比較
- ○パワーメータ機能・測定用光源搭載（OTDRと同一ポート）
- ○可視光源搭載
- ○測定時間が短い（従来比2/3）
- ○バッテリー作動時間が長い（6時間）
- ○大きい液晶画面
一般共通仕様
| 寸法・質量 | 157（H）×217.5（W）×74（D）mm 約1000g（バッテリー含む） |
|---|---|
| 表示器 | 5.7型カラーTFT-LCD |
| 外部インターフェイス | USB1.1 |
| 光コネクタ | SC/PC |
| 電源 | 専用バッテリーパック（標準添付） 連続動作時間6.0hr（代表値） 充電時間：5.0hr以下 専用ACアダプタ（標準添付） AC：定格100～240V 周波数：50/60Hz |
| 環境条件 | 動作温度：0～＋45℃ 動作湿度：20～85％（結露なきこと） 保管温度：-20～＋60℃ 保管湿度：20～85％ |
レーザー安全 | JUS C 6802：2011 Class1 |
パワーメーター仕様
| 波長設定 | 1310／1490／1550nm |
|---|---|
| パワーレンジ | -70～+10dBm |
| ノイズレベル | -60dBm |
| 不確かさ | ±0.5dB |
| 表示分解能 | 0.01dB、0.01dBm、0.0001μW |
| 表示単位 | 絶対値：dBm、mW、uW 相対値：dB |
| 変調モード | CW |
OTDR仕様
| 波長 | 1610±5nm＠23℃ |
|---|---|
| 被測定ファイバ | 10/125μm SMファイバ（ITU-T G.652） |
| 光コネクタ | SC/PC |
| 距離レンジ | 1.0／2.0／10.0km（自動切替） |
| パルス幅 | 10ns、20ns、50ns |
| ダイナミックレンジ | ≧6.0dB |
| デッドゾーン（分解能） | ≦2m（フレネル） ≦7m（広報散乱光） |
| 口元デッドゾーン | 0m（ダミーファイバ内蔵により、口元コネクタ損失が測定可能） |
光源仕様
| 波長 | 1610±5nm＠25℃ |
|---|---|
| 出力レベル | -3±1dBm |
| レベル安定度 | ±0.15dB |
| 変調モード | CW、270Hz、1kHz、2kHz |
可視光源仕様
| 波長 | 650±20nm |
|---|---|
| 出力レベル | -3dBm以上 |
| 変調モード | CHOP 約2Hz |
